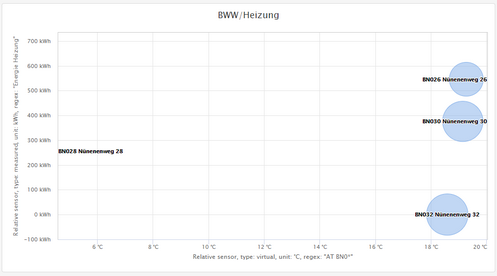

Das Bubble-Diagramm ist nur einsetzbar, wenn mehrere Objekte als Datenlieferanten eingesetzt werden. Die Idee des Bubble-Diagramms ist, dass man drei verschiedene Parameter (Sensoren, virtuelle Sensoren) in Abhängigkeit zueinander darstellen kann.

•X-Wert

•Y-Wert

•Grösse des Bubbles



Die "Bubbles" können über drei beliebige Sensoren/virtuelle Sensoren definiert werden. Dabei ist es auch möglich einen Zeitbereich und ein Intervall festzulegen. Damit wird es auch möglich, Abhängigkeiten in Zeitbereichen ausfindig zu machen.



Beispiele:

•Energieverbrauch / m2 und Darstellung des Trinkwarmwasser-Verbrauchs gesamt

•Energieverbrauch / m2 in Relation zur Aussentemperatur und Anzahl Personen im Gebäude

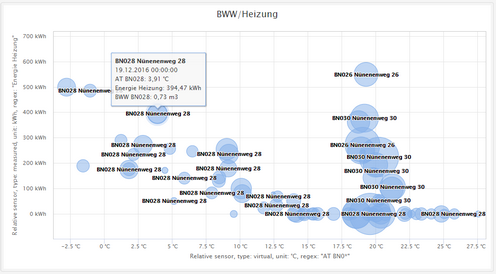

Auch Bubbles Zeitbezüge sind möglich:

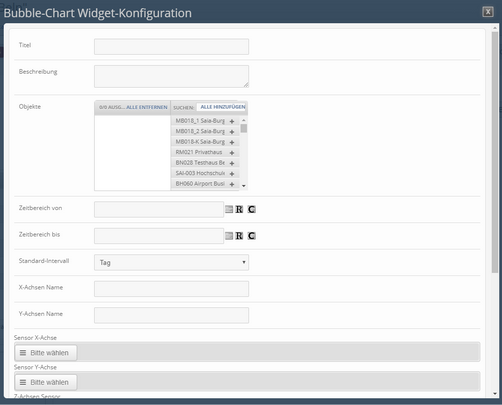

Konfiguration





Titel

Dies ist der Haupttitel.



Beschreibung

Dies ist der Untertitel (wird über der Grafik dargestellt).



Objekte

Liste der Objekte, die dargestellt werden sollen.



Zeitbereich von/bis

Zeitbereich der Datenauswertung



Standard-Intervall

Intervall der Auswertungen.



X-Achse Name

Bezeichnung der X-Achse.



Y-Achse Name

Bezeichnung der Y-Achse



Sensor X-Y-Z-Achse

Auswahl der 3 Sensoren für die Darstellung.



Rand anzeigen

Falls aktiv, hat das Widget einen Rand.



Transparenter Hintergrund

Falls aktiv, wird das Widget einen transparenten Hintergrund haben.



Automatische Aktualisierung aktivieren

Falls aktiv wird die Anzeige automatisch aktualisiert.



Aktualisierungs- Intervall

Eingabe in Sekunden für die Aktualisierung des Widgets falls automatische Aktualisierung aktiviert ist.

Ist eine Formel hinterlegt, dann muss zusätzlich beachtet werden, in welchem Zyklus die Daten aktualisiert werden. Echtzeitdaten sind nur möglich, wenn die Daten von ProMoS stammen. Sonst werden die Daten je nach vorhandenem Paket im 3 Stunden Rhythmus oder 15min Rhythums (falls EDL_EM_FCALC vorhanden ist) berechnet und aktualisiert.
