Navigation:  Alarme > Alarmstatistik

Unter der Rubrik Alarmen sind mehrere Alarmstatistiken vorhanden.

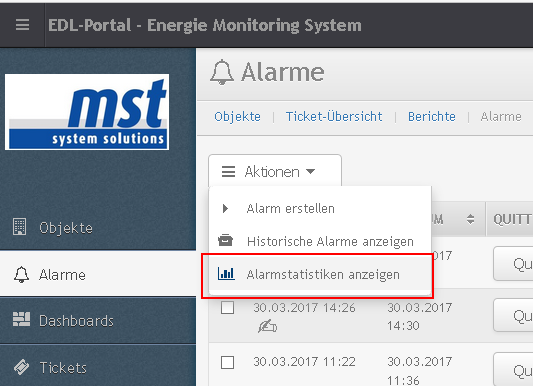

Diese sind unter Aktionen-> Alarmstatistiken anzeigen aufrufbar:





Ziel der Alarmstatistik ist dem Benutzer aufzuzeigen, welche Alarme in welchem Zeitraum wie oft aufgetreten sind. Der Benutzer erhält eine statistische Rückmeldung über Alarme. Erfolgt ein Alarm (z.B. von einer SPS) überdurchschnittlich im Vergleich zu anderen, so kann es sinnvoll sein, diese SPS zu überprüfen und wenn notwendig die Steuerung zu ersetzen.

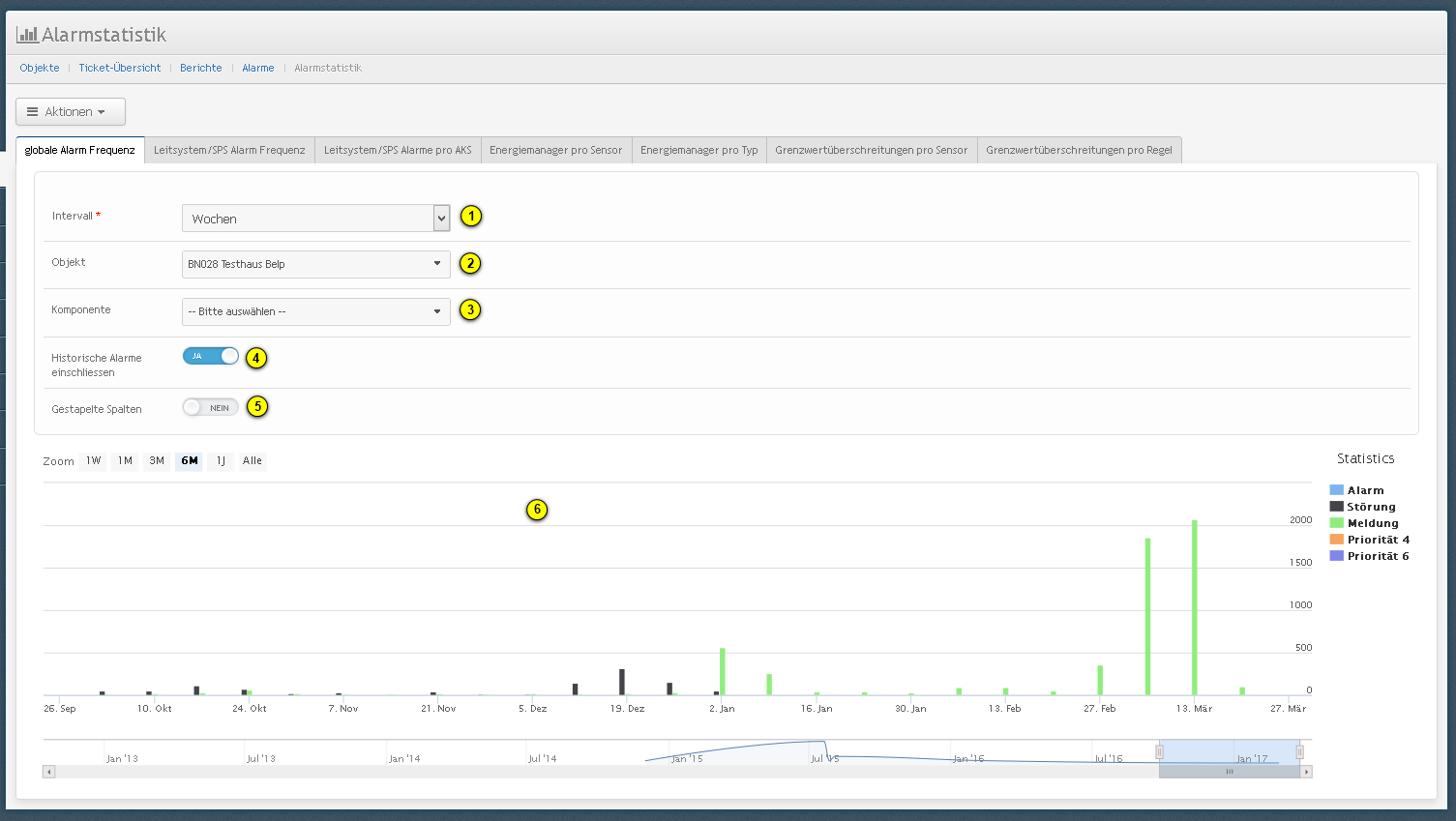

Der Aufbau der Alarmstatistik sieht wie folgt aus:







Intervall:

Es kann zwischen Tages-, Wochen-, Monats- und Jahresintervall gewählt werden. Entsprechend werden die Alarme in einem Balkendiagramm des Intervall dargestellt. Bsp.:

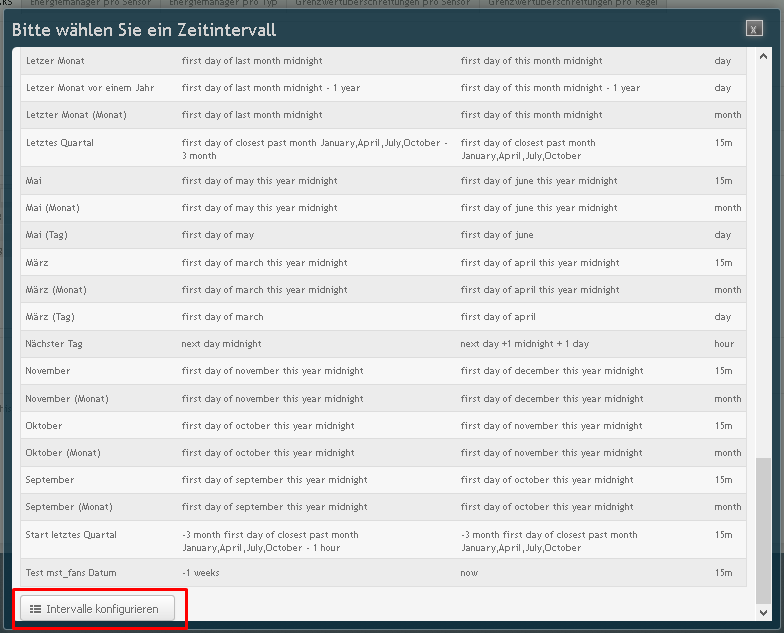

Bei einem Wochenintervall gibt es pro Woche einen Balken mit der Anzahl Alarmen, welche währen dieser Zeit dargestellt werden. Ab dem TAB Leitsystem/SPS Alarme pro AKS werden die Alarme untereinander dargestellt. Dann können die verschiedene Balkendiagramme nicht mehr nebeneinander dargestellt werden und sind untereinander gestapelt. Die Scroll bar wie im Bild oben dargestellt, ist dadurch nicht mehr vorhanden. Dies bedingt ein neues Konfigurationsmenü für die Intervalle:

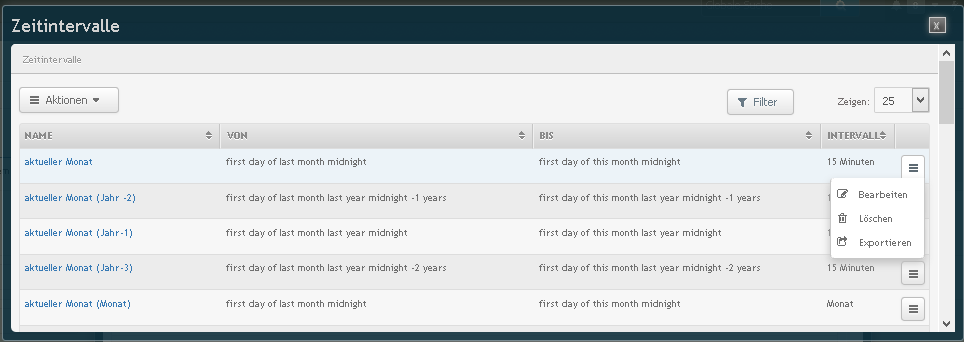

Im Menü sind die vordefinierten Intervalle aufgelistet und können vom Benutzer ausgewählt werden. Je nach Benutzerrecht ist unten ein Schalter vorhanden um die vordefinierten Intervalle zu bearbeiten, löschen, exportieren/importieren oder neu zu erstellen:

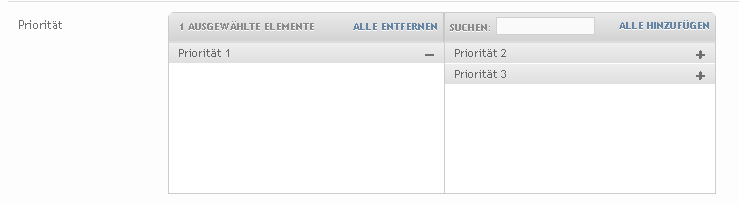

Des weiteren gibt es in diesem TAB die Möglichkeit nach Priorität zu filtern:





Objekt:

Hier wird das Objekt definiert für die Alarmstatistik. Wird die Auswahl leer gelassen, dann wird die Statistik über alle Objekte erstellt.



Komponente:

Hier wird die Komponente definiert für die Alarmstatistik. Entsprechend der Auswahl werden Alarmstatistiken erstellt. Wird die Auswahl leer gelassen, erfolgt die Statistik über alle Komponenten.



Historische Alarme einschliessen:

Standardmässig ist diese Option immer eingeschaltet. Werden die historischen Alarme nicht berücksichtigt, dann wird die Statistik nur über die anstehenden Alarme erstellt.

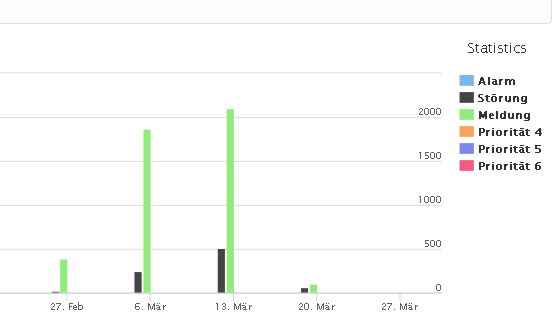

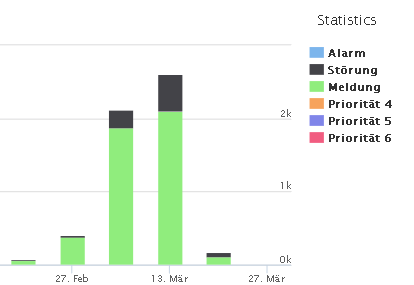

Gestapelte Spalten:

Je nach Auswahl werden die Einzelnen Rubriken der Statistik (z.B. Alarm, Störung, Meldung usw.) nebeneinander oder übereinander Dargestellt.







Diagramm:

Zeigt die Diagramme an. Es wir hier das übliche Diagrammfenster verwendet.

Einstellungen für den Darstellungsbereich. Um einen genaueren Bereich auswählen zu können, ist unten ein Schieberegler vorhanden:
