Die Alarme werden über eine Socket-Schnittstelle (standardmässig Port 9000) empfangen. Das Format ist folgendermassen aufgebaut:

AKS-Name	Schlüssel, Key des Datenpunktes (DMS-Name)
Zustand	1 = kommt, 0 = geht, -1 = quit
Priorität	1..5
Alarmgruppe	Alarmgruppe, falls vorhanden, andernfalls 0
Anlagegruppe	Anlagegruppe, falls vorhanden, andernfalls 0
Name	Name des Sensors/Aktors, den den Fehler/Alarm hat
Benutzer	Benutzername (nur bei quittierenden Meldungen)
Alarmtext	Alarmtext (z.B. "zu tief")

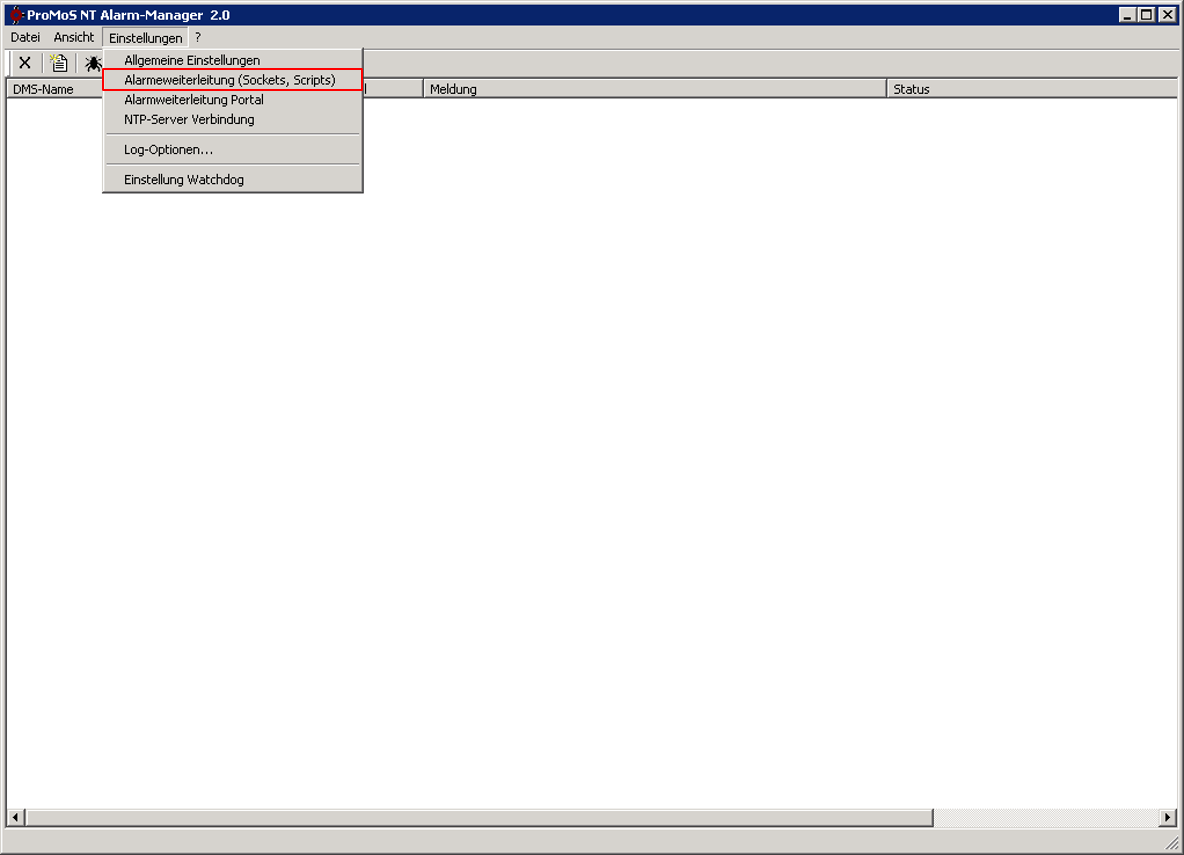

Leitsysteme senden ihre Alarme über eine Socket-Schnittstelle an das Portal. Bei den Leitsystemen ProMoS NT und SAIA Visi.Plus kann dies direkt im AlarmManager konfiguriert werden.

alarm_config1

In der Konfigurationsmaske sind dann folgende Einstellungen vorzunehmen:

alarm_config2

Die roten Felder sind Eingabefelder. Folgende Eingaben müssen definiert werden:

1) IP-Adresse des Portals an welche die Alarme gesendet werden sollen. Bitte fragen Sie diese IP bei unserem Support an (support@mst.ch)

2) Computername (gemäss nachfolgender Anleitung)

3) IP-Adresse von Schritt 1) nochmals eintragen

4) Als Port ist immer 9000 zu wählen

Der untere Teil der Konfiguration wird dann mit dem eingegebenen Computernamen und IP automatisch erstellt. Überall wo ein schwarzer Balken mit der Zahl 2 steht, sollte der Computername eingefügt werden, welcher im roten Eingabefeld 2 definiert wurde.

Andere Leitsysteme oder Steuerungen, die Socketübertragung von Alarmen nicht unterstützen, werden über ein Gateway angeschlossen. Folgende Bussysteme werden direkt unterstützt:

•BACnet

•Modbus TCP

•Saia S-Bus

•ESPA 4.4.4

•OPC

•Beckhoff ADS

Tipp: Computername anzeigen lassen

Der Computername kann unter Windows wie folgt angezeigt werden:

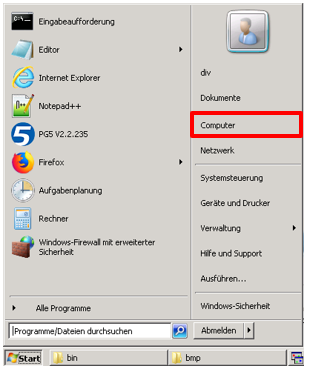

Unter "Start" auf "Computer" klicken.

alarm_config3
