Beim Aufruf der Komponenten-Detail kann es etwas dauern, weil die Daten direkt von der Belimo-Clound geholt und dargestellt werden.

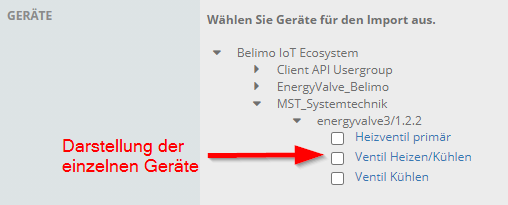

Die Geräte werden in derselben Baumstruktur dargestellt, wie diese im Belimo-Portal erfasst wurden:

•Gruppen

•Datenprofil

•Device-Name



Einzelne Geräte können ausgewählt werden (Anklicken des blauen Links):

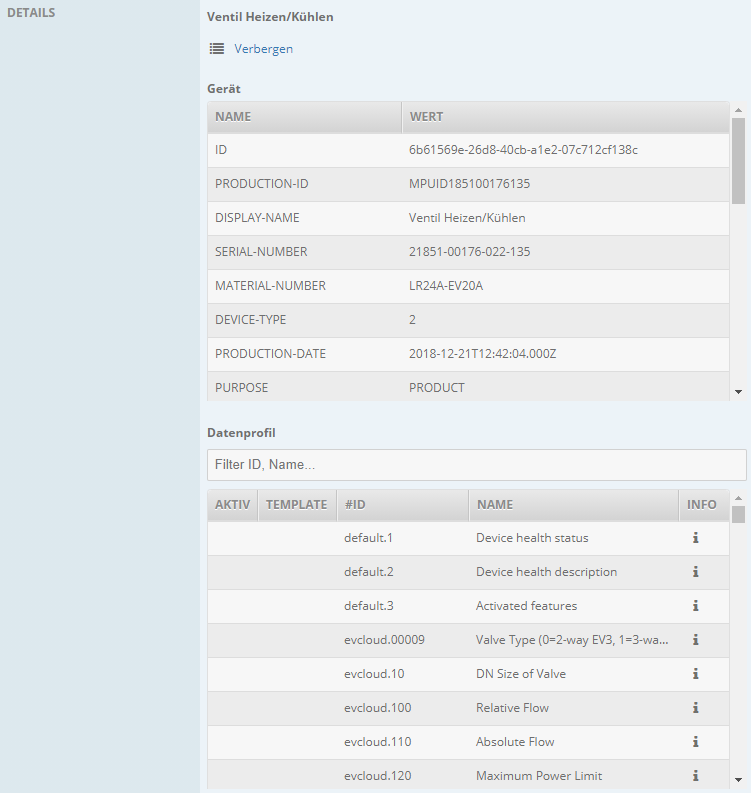

Nach der Auswahl werden die Details des Ventils unterhalb des Gerätebaumes dargestellt

In beiden Darstellungen kann gescrollt werden.



In der Detailansicht werden die Parameter des Devices dargestellt. Dort kann beispielsweise auch der Betriebszustand und die aktuellen Datenwerte abgelesen werden.





Gerät

Alle Informationen des Devices werden in der Tabelle "Gerät" dargestellt (Mutation nicht möglich - müsste im Belimo-Portal angepasst werden).

Alle Werte werden direkt aus der Belimo Digital Ecosystem gelesen.



Beschreibung:

•NAME: Parameter-ID

•WERT: Parameter-Wert





Datenprofil

Im Datenprofil werden alle Datenpunkte für das ausgewählte Device vom Belimo-Portal aufgelistet.



Beschreibung:

•AKTIV: Zeigt an, ob ein Datenpunkt im EDL-Portal vorhanden ist

•TEMPLATE: Zeigt an, ob ein Datenpunkt in der Template (Vorlage) für das ausgewählte Device konfiguriert ist

•#ID: Datenpunkt-ID aus Belimo Digital Ecosystem

•NAME: entspricht dem Displayname des Datenpunktes in der Belimo Digital Ecosystem

•INFO: Popup mit allen Dateninfomationen inkl. aktueller Wert. Wenn der Mauszeiger auf das i-Symbol positioniert wird, so werden alle Details des Datenpunktes eingeblendet.

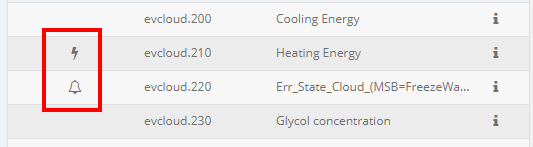

Blitzsymbol: Template Sensor

Glockensymbol: Template Alarm

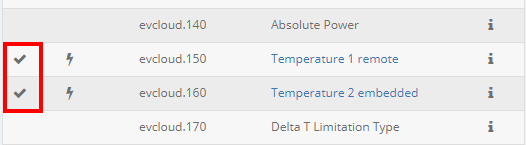

Aktive Werte werden mit einem Hacken-Symbol versehen:



Über den blauen Link kann direkt auf den Sensor/Zähler gesprungen werden.
