Hysterese |

|
Hysterese |
|

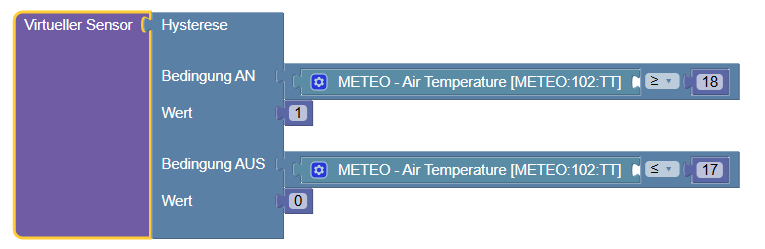

Mit diesem Blockly lassen sich Hysterese-Funktionen von Heizungsreglern oder auch klassischen SPS Funktionen (Set-Reset) im Portal abbilden.
Die Hysterese wird direkt durch die Differenz zwischen den Werten "Bedingung AN" und "Bedingung AUS" definiert werden. Durch die individuelle Konfiguration lässt sich auch ein Zweipunktregler mit direkter bzw. inverser Logik abbilden.
Die Ausgabe des Blockly ist der Wert unterhalb der Bedingung, die zuletzt zutraf. War noch keine der beiden Bedingungen erfüllt, wird der AUS-Wert verwendet.
Hinweis: bei "Bedingung AN" bzw. "Bedingung AUS" müssen Logikfunktionen angehängt werden, welche mit "wahr" / "falsch" als Ergebnis liefern (True/False).
