Bei komplexen Tabellen lassen sich Zeilen und Spalten beliebig mit Daten füllen.





Die Tabelle muss als erstes konfiguriert werden, damit man überhaupt etwas auf dem Bildschirm sieht.



Die Stationen und Ebenen müssen als erstes definiert werden. Eine Station ist eine Spalte in der Tabelle. Eine Ebene ist eine Zeile in der Tabelle.

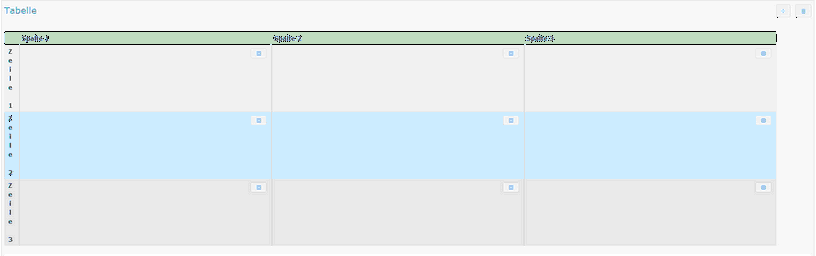

Nach der Definition der Zeilen und Spalten erscheint die Tabelle:

Die Farben der Hintergründe kann in der Ebenendefinition vorgenommen werden.

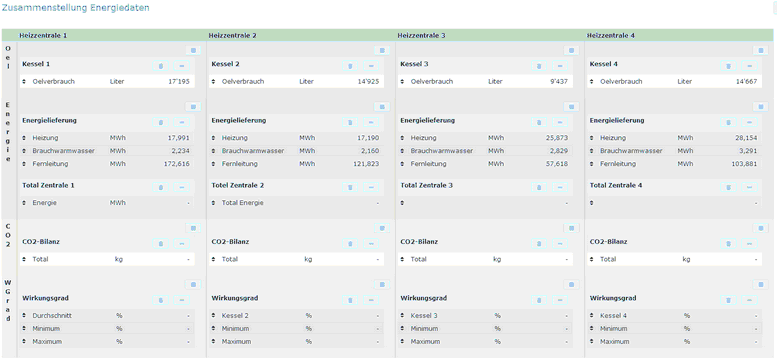

Innerhalb eines Feldes können Unterfelder eingefügt werden (Ikon oben links im Tabellenfeld anklicken):



Es wird eine Titelzeile ins Feld eingetragen mit dem Text "Austauschen". Durch Anklicken des Textes kann dieser editiert werden.





Mit dem Papierkorb-Ikon kann der Titel gelöscht werden. Mit dem Zeilen-Ikon kann eine Unterzeile eingefügt werden.



Durch Anklicken der Unterzeile kann definiert werden, was dargestellt werden soll.





Die Bezeichnung wird in der Tabelle übernommen. Der Wert des Sensors / Zählers / virt. Sensors, der dargestellt werden soll, muss ausgewählt werden.



Die Sensoreinheit kann gewählt werden. Wird eine andere als die beim Sensor hinterlegte Einheit ausgewählt. so rechnet das Programm automatisch den Wert in der ausgewählte Einheit um.



Art der Kalkulation:
