Gruppierung im Diagramm

Werden mehrere Sensoren im gleichen Diagramm verwendet, können diese in Gruppen aufgeteilt werden. Dazu stehen mehrere Auswahlmöglichkeiten zur Verfügung:

"Alle Sensoren in einem Diagramm darstellen"

Es werden keine Gruppen gebildet. Alle Sensoren - auch mit unterschiedlichen Einheiten - werden im gleichen Diagramm dargestellt. Bei unterschiedlichen Einheiten werden bei der Y-Achse Doppelskalen erstellt.

"Ein Diagramm pro Einheit erstellen"

Es wird pro Einheit ein separates Diagramm erstellt, in welchem sämtliche Sensoren der gleichen Einheit eingezeichnet werden. Mit dieser Option sind keine Doppelskalen nötig.

"Diagramm-Gruppen definieren"

Wird diese Option ausgewählt (Punkt 1), erscheint ein zusätzlicher Konfigurationspunkt "Diagramm-Gruppen"  (Punkt 2). Dort können beliebig viele Diagramm-Gruppen erstellt werden, zu welchen man die Sensoren dann beliebig zuordnen kann  (Punkt 3).

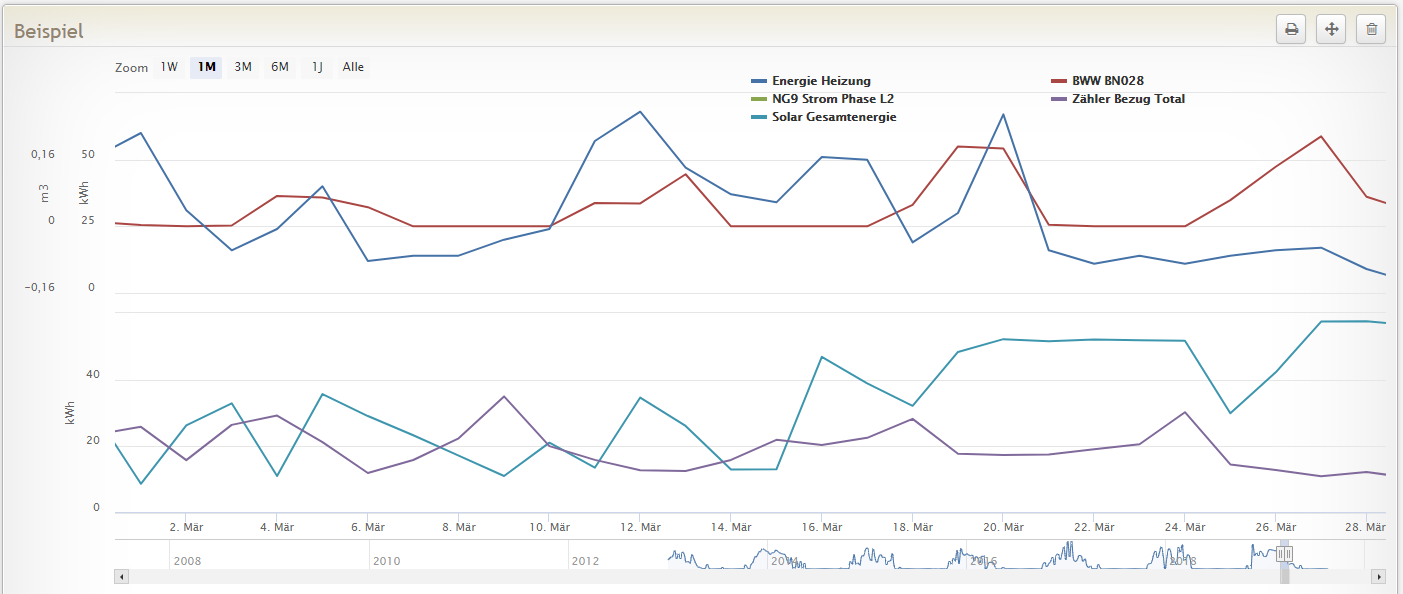

Wurden Gruppen definiert, wird pro Gruppe ein Diagramm erstellt, in welchem die zugeordneten Sensoren angezeigt werden. Diese Unterteilung kann beliebig (z.B. nach Einheiten, Gebäuden usw.) definiert werden.

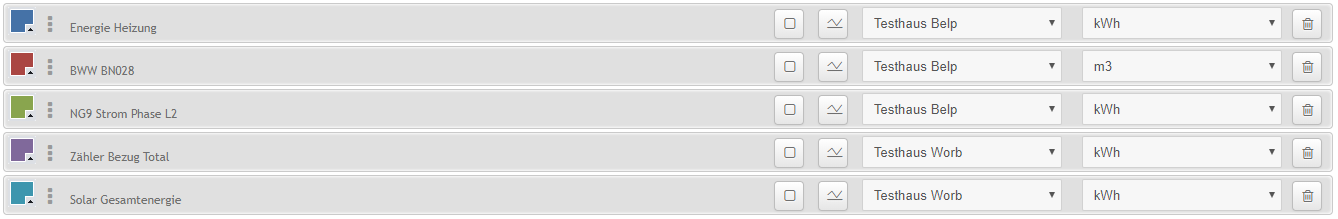

Die Konfiguration für das obenstehende Diagramm wäre z.B. wie folgt:
