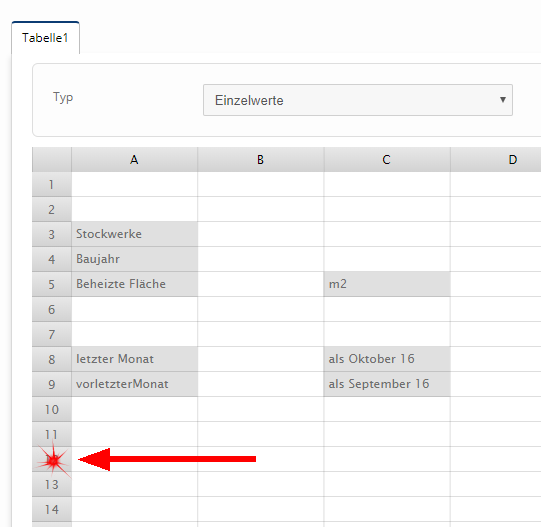

Zur Erstellung einer Zeilen-Wiederholung muss in der Tabelle auf die gewünschte Zeilennummer geklickt werden.



In der Ausgabe des periodischen Berichts werden entsprechend ab dieser Zeilennummer alle Ergebnisse (Zeilen) der konfigurierten Zeilen-Wiederholung ausgegeben.

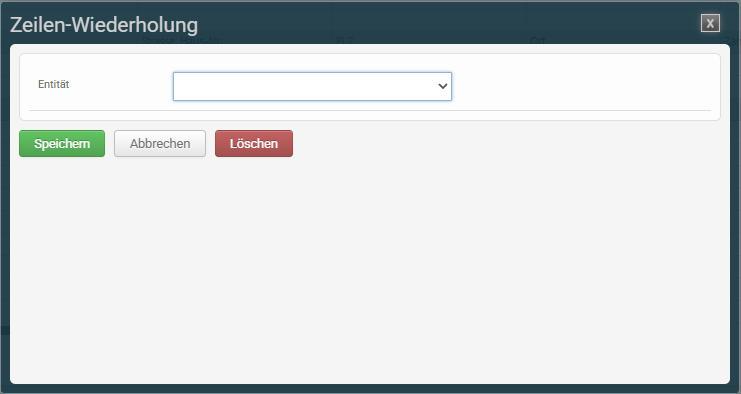

Zur Konfiguration der Zeilen-Wiederholung öffnet sich folgender Dialog:





Sobald eine Formel definiert wurde, ändert der Button sein Icon und die Beschriftung.

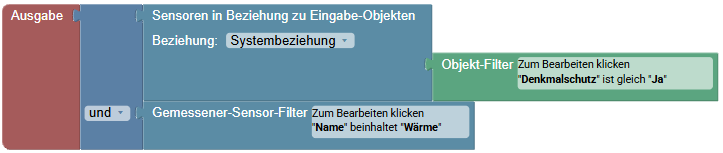

Es kann ein Objekt- und oder ein Sensorfilter definiert werden:

(Wird ein Objekt- und ein Sensorfilter definiert, wird für jedes resultierende Objekt die Sensorliste nacheinander ausgegeben)

Objektfilter: z.B. alle Objekte eines Bezirks.

Sensorfilter: z.B alle Sensoren der Art Wärme, welche "Summe" im Namen beinhalten.



Formel Editor

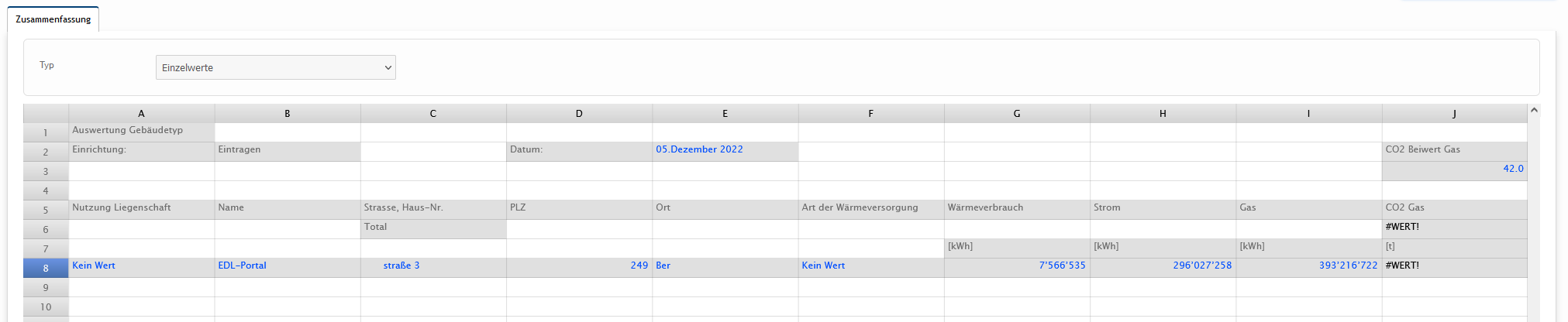

Alle Felder mit gestrichelter Umrandung werden in diesem folgenden Beispiel mit Portal-Daten gefüllt. Wobei die Daten auf Zeile 8 sind als Zeilen-Wiederholung realisiert.

(Insbesondere bei Werten, mit welchen später gerechnet werden sollen, empfiehlt es sich, die Zahlen entsprechen bereits in der ods-Vorlage mit der richtigen Formatierung inkl. gewünschter Anzahl Nachkommastellen, zu konfigurieren)





Die Zeilenbezeichnung wird mit blauer Farbe hinterlegt. Diese Zeile wird dann im periodischen Bericht solange wiederholt, wie Sensoren mit dem Filter gefunden werden.





Damit die Filter der Zeilen-Wiederholung in den Einzelwerten der Zellen berücksichtigt werden gibt es zwei Varianten:

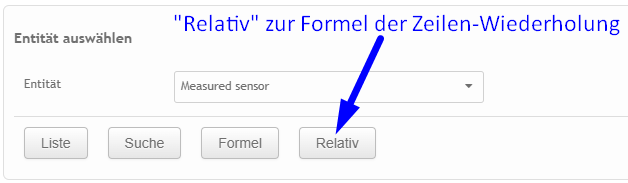

•Schalter "Relativ":

Durch den Schalter "Relativ" im Daten-Konfigurator wird direkt Bezug genommen auf den konfigurierten Filter der Zeilen-Wiederholung. Entsprechend wird der Daten-Konfigurator direkt zur Datenquelle weitergeleitet.
(Der Schalter "Relativ" wird für Objekte immer angezeigt, da entweder Bezug auf den Objekt-Filter genommen wird oder auf das Objekt, welches im periodischen Bericht als Objekt konfiguriert ist.
Bei den Entitäten "gemessene Sensoren" und "virtuelle Sensoren" wird der Schalter "Relativ" nur angezeigt, wenn der Sensor-Filter konfiguriert ist..)

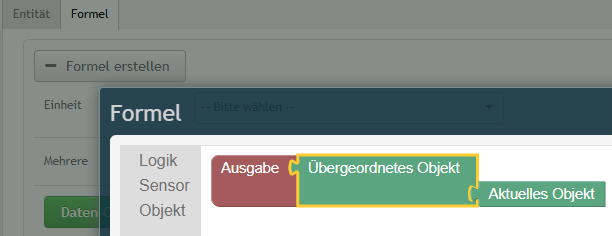

•Formel mit Blockly-Element "Aktuelles Objekt":

Über den Schalter "Formel" kann eine Formel konfiguriert werden, in welcher der Bezug zur Zeilen-Wiederholung über das Blockly-Element "Aktuelles Objekt" hergestellt werden kann.
(Wäre in diesem Fall keine Zeilen-Wiederholung konfiguriert, wird das "Aktuelles Objekt" über das gewählte oder die gewählten Objekte des periodischen Berichts definiert.)







Hinweis: Die Wert-Vorschau (blaue Werte der konfigurierten Zellen, im folgenden Bild in der Zeile 8) zeigen das aktuelle Objekt bzw. der erster gefundener Sensor für das aktuelle Objekt.





Bemerkung: Die Summe wird über einen virtuellen Sensor (oder SensorSet) berechnet.
